P&ID-Software für Power User
PlantEngineer Enterprise Edition
Das MultiTool für P&IDs
Mit der P&ID-Software PlantEngineer Enterprise Edition erhalten Sie alle Funktionen, die Sie für die Aufgaben rund um das P&ID benötigen. Sie schafft mit den Modulen PipeManager, OperationMode und ReportManager die höchste Flexibilität in Ihrer Projektarbeit. Folgende Funktionen und Tools sind enthalten:
- ReportManager, um Report nach Kundenanforderungen anzupassen
- MultiReports ermöglicht die gleichzeitige und automatische Ausgabe mehrerer Reports
- PipeManager, um Rohrleitungen zu verwalten, auf Konsistenz und Plausibilität zu prüfen und Rohrleitungslisten zu erstellen.
- OperationModes, um Betriebszustände der Anlage zu visualisieren und zu dokumentieren. Zustände der Anlage werden in Abhängigkeit der Betriebsart direkt im Rohrleitungs- und Instrumentierungsdiagramm (R+I) farblich dargestellt.
- Betriebszustände als Grundlage für die Programmierung oder für Betriebsanleitungen.
- Medienvisualisierung zur farbigen Darstellung von Rohrleitungsmedien nach DIN 2403 oder eigenen Mediensets, schnell und intuitiv erstellt mit dem neuen Medien-Assistenten.
- Labelkonfigurator zur Anzeige von Textinformationen direkt am Shape, individuell und ansichtenbezogen anpassbar, mit flexibler Aktivierung für alle oder ausgewählte Shapes.
- Property Editor um eigene Shape-Eigenschaften feszulegen
- Quick Shapes um wichtige Shapes schneller zu finden und zu verwalten
Das P&ID als Navigator für die Anlage.
Das P&ID ist die Navigationsstruktur einer verfahrenstechnischen Prozessanlage und enthält alle Informationen zu den wichtigsten Anlagenkomponenten. Über die Kennzeichnungen kann eine Verbindung zum Technischen Platz im ERP oder zur Betriebsmittelkennzeichen in der Elektroplanung hergestellt werden.
Mit der PlantEngineer Enterprise Edition tauschen Sie Daten mit anderen Systemen aus. Das ist die Grundlage für den Digitalen Faden (Digital Thread) der Anlage. Verteilte Daten und Informationen werden so aktuell gehalten, stehen jederzeit bedarfsgerecht zur Verfügung – das steigert die Daten- und Projektqualität.
Der Property Editor ist ab dem 2025er Update dabei. Er ermöglicht es, zusätzliche Symbol-Eigenschaften zu definieren.

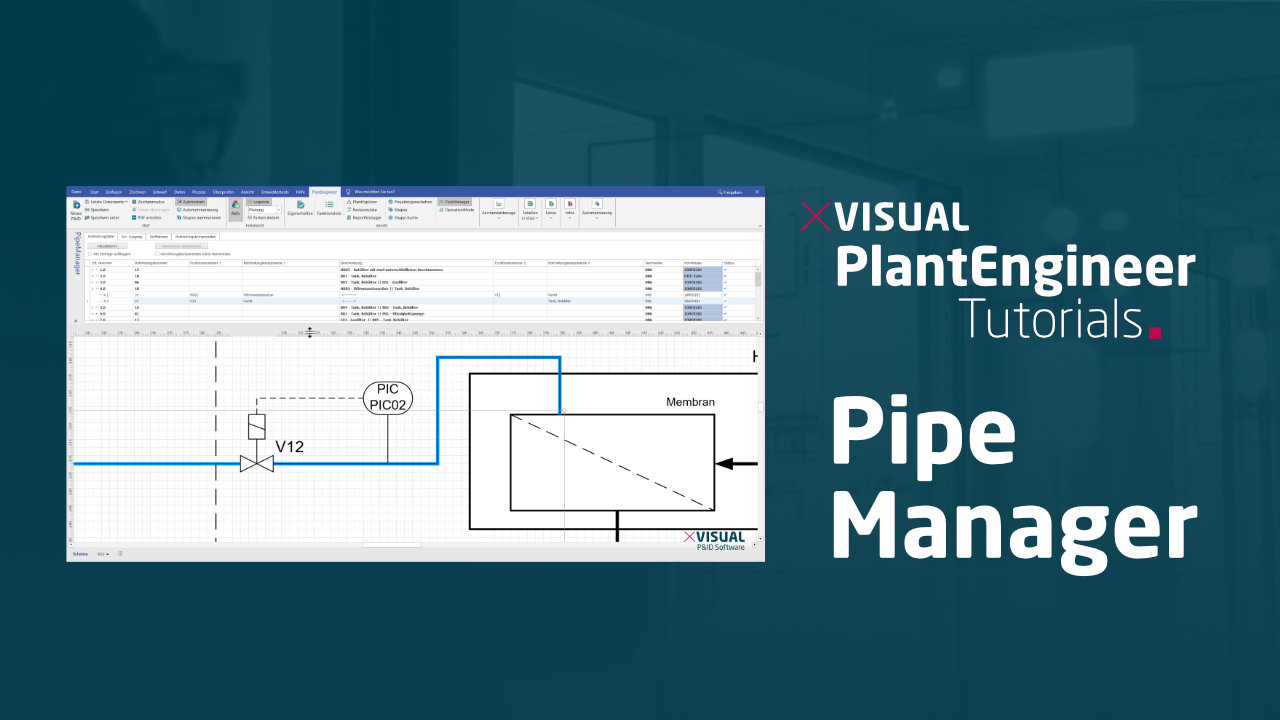

Mit dem PipeManager erhalten Sie einen Überblick aller Rohrleitungen Ihres P&IDs und können diese verwalten.
Funktionen der Enterprise Edition
ReportDesigner – Reports kundenspezifisch anpassen
Passen Sie Reports an Ihren Informationsanforderungen spezifisch ohne Programmieraufwand an und erstellen im Handumdrehen Listen, Datenblätter, Beschreibungen, Sicherheitsbeschreibungen.
- Einfaches gestalten der Reports per Drag and Drop
- Darstellung der Daten in Form von Tabellen, Text, Grafik und verschachtelten Tabellenelementen
- Komplexe Reports durch die Integration von Grafiken und variablen Textbausteinen
- Integration von externen Datenquellen (SQL, OBDC, XML, JSON)
- Integration eigener VB oder C# Skripte
Rohrleitungsmanagement
Mit dem PipeManager definieren, editieren und analysieren Sie Rohrleitungssysteme.
- Vergabe von Rohrleitungsnummern
- Vererbung von Nennweiten und Rohrklassen
- Konsistenz- und Plausibilitätsprüfung
- Rohrleitungslisten mit Rohrleitungskomponenten und Anfangs- und Endpunkten
OperationMode – Betriebsarten visualisieren und dokumentieren
Mit der Funktion OperationMode visualisieren und dokumentieren Sie verschiedene Anlagenzustände.
- Betriebszustände der Anlage farblich visualisieren (Colored P&IDs) und dokumentieren
- Zustandsmatrix in Excel erleichtert das Editieren
- Zustandsmatrix dient als Grundlage für die Programmierung
Im-/ und Export von benutzerdefinierten Listen
Geben Sie Daten in benutzerdefinierte Listen aus und lesen Änderungen erneut ein
- Die bidirektionale Datenschnittstelle ermöglicht die Zusammenarbeit mit anderen Fachabteilungen, Partnern oder Lieferanten
- Änderungen werden nahtlos übernommen und die Zeichnung und Liste wird up-to-date gehalten
- Jeder arbeitet somit mit den aktuellen Daten und synchronisierten Zeichnungsdaten
Property Editor
Mit dem Property-Editor können Sie für Ihre Shapes komplett neue, projektrelevante Eigenschaften festlegen. Definieren Sie
- Eigenschaftenname
- Eigenschaften-Typ
- Sichtbarkeit der Eigenschaft
und ordnen Sie die Eigenschaft einfach per Drag & Drop dem entsprechenden Shape zu.
Favoritenliste Ihrer wichtigsten Symbole
Die Funktion Quick Shapes ermöglicht Ihnen wichtige Shapes schnell zu finden.
Per Drag & Drop oder rechtem Mausklick können Sie ganz einfach Shapes, mit denen Sie häufig arbeiten, in eine Favoritenliste ablegen.
Das erleichtert Ihnen das Auffinden Ihrer wichtigsten Shapes und ermöglicht ein noch flüssigeres Arbeiten.
Fokus der Enterprise Edition
P&ID „out of the box“ entwerfen
Organisation & Verwaltung von Symbolen
Vorplanung der Automatisierung
Rohrleitungsplanung
Entwurf eigener Reports und Verbindung mit externen Datenquellen
Dokumentation in Word, Excel, PDF, XML oder JSON
Betriebsanleitung mit Visualisierung der Anlagenzustände
Aufgaben der Enterprise Edition
Schwerpunkt ist das P&ID als Lebenszyklusdokument
Basic- und Detailed Engineering
Genehmigungsplanung
Werkzeuge für erste Konzepte bis hin zum Betrieb der Anlage
Vorteile von PlantEngineer Enterprise
auf einen Blick
Ready to use – Starten Sie sofort mit Ihren Projekten ohne Schulungsaufwand
MultiReports und Dokumentenerstellung
Intelligente Funktionen und Features
Einfaches Ändern und Erweitern
Schneller Einstieg, leichtes Erlernen und intuitives Bedienen
Vordefinierte Farben für die Kennzeichnung
von Änderungen
Repräsentative Rohrleitungs- und Instrumentierungsdiagramme (R+Is) mit normgerechten Symbolen
Digital Thread als Kommunikationsgrundlage für alle Gewerke & Kunden
Fordern Sie jetzt Ihr Angebot für die PlantEngineer Enterprise Edition an
